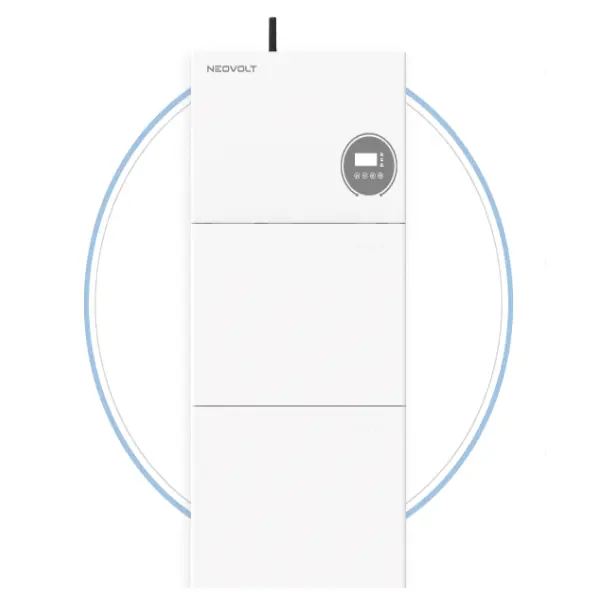

A 10kW еднофазен хибриден инверторе проектиран да координира слънчеви панели, съхранение на батерии, домакински или търговски товари и комуналната мрежа в рамките на една система за управление на енергията. За потребители, работещи с голямо търсене на електроенергия, нестабилно захранване от мрежата, нарастващи разходи за енергия или ограничено пространство на покрива, правилният инвертор може да помогне за подобряване на собственото потребление на слънчева енергия и да осигури структуриран път към резервно захранване на батерията. Това ръководство обяснява как работи един 10kW монофазен хибриден инвертор, какво правят основните му компоненти, кои спецификации имат значение и как да планирате надеждна система спрямо реалните енергийни нужди.
Съдържание
- 1. Разбиране на 10kW еднофазен хибриден инвертор
- 2. Как управлява различни енергийни източници?
- 3. Защо капацитетът от 10kW има значение?
- 4. Кои технически спецификации са най-важни?
- 5. Как трябва да се планира съхранението на батерията?
- 6. Как трябва да се съчетае слънчевата PV система?
- 7. Какво се случва при прекъсване на захранването?
- 8. Какви проблеми при инсталирането трябва да се избягват?
- 9. Как може да се изгради практическа енергийна система?
- 10. Често задавани въпроси
1. Разбиране на 10kW еднофазен хибриден инвертор
Хибридният инвертор съчетава функциите на соларен инвертор и инвертор на батерии в едно координирано устройство. Вместо да третира слънчевото производство и съхранението на енергия като напълно отделни системи, той може да управлява потоците на енергия между фотоволтаични панели, батерии, електрически товари и комуналната мрежа. Тази конфигурация е особено полезна за имоти, които искат да увеличат слънчевата собствена консумация, като същевременно запазят достъпа до електрическата мрежа и резервната батерия.
Номиналната стойност „10kW“ се отнася за номиналния AC мощност на инвертора. Обозначението „еднофазно“ идентифицира типа електрическо захранване, с което е предназначен да работи. Действителното напрежение, честота, максимален ток, PV входен диапазон, диапазон на напрежение на батерията и изисквания към мрежата зависят от конкретния модел и пазар.
Хибридният инвертор може също така да поддържа няколко оперативни стратегии, включително самоконсумация, резервно захранване на батерията, управление на времето на използване на енергията и контролирано зареждане в мрежата. Функциите обаче се различават според модела, така че монтажниците трябва винаги да проверяват техническата документация на производителя, преди да проектират системата.
2. Как управлява различни енергийни източници?
Основното предимство на хибридната архитектура е координираното управление на енергията. Слънчевата електроенергия се генерира като постоянен ток, докато повечето домакински и търговски уреди използват променлив ток. Батериите съхраняват постоянен ток, а електрическата мрежа доставя променлив ток. Инверторът действа като точка на управление и преобразуване между тези източници.
В типичната стратегия за собствено потребление слънчевата енергия първо доставя активни товари. След това излишната енергия може да зареди батерията, като допълнително електричество може да бъде изнесено към мрежата, ако е разрешено. Когато производството на слънчева енергия намалее, батерията може да поддържа натоварванията, преди да се използва електроенергия от мрежата, в зависимост от избрания режим на работа.
Този координиран подход може да помогне за справяне с често срещан проблем: слънчевото производство често достига пикове през светлата част на деня, докато търсенето на електроенергия за жилища може да се увеличи вечер. Съхранението на батерията позволява част от слънчевото производство през деня да бъде пренасочено към по-късна консумация.
3. Защо капацитетът от 10kW има значение?
Инвертор от клас 10kW може да бъде подходящ за имоти, където търсенето на електроенергия е значително по-високо от това на малка жилищна инсталация. Може да се използва в по-големи домове, работилници, малки търговски сгради, ферми, офиси или други съоръжения със значителни еднофазни натоварвания.
Важната точка не е просто числото „10kW“. Инверторът трябва да съответства на действителния профил на натоварване на обекта. Един имот може да има висок краткосрочен пик, причинен от двигатели, помпи, компресори, климатици или друго оборудване, като същевременно поддържа много по-ниско средно натоварване.
| Системен фактор | Защо има значение | Какво да проверите |
|---|---|---|
| Непрекъснато променливотоково захранване | Определя колко товар може да се доставя непрекъснато. | Номинална изходна мощност и условия на работа. |
| Пикова мощност | Моторите и компресорите може да изискват допълнителна стартова мощност. | Капацитет и продължителност на пренапрежение. |
| Изход на батерията | Голям инвертор не може да достави пълна мощност, ако батерията не може да осигури достатъчен ток. | Напрежение на батерията, максимален разряден ток и граници на BMS. |
| PV капацитет | Определя колко слънчева генерация може да бъде свързана. | Максимална PV мощност, напрежение, ток и обхват на MPPT. |
| Мрежова връзка | Местните комунални услуги могат да наложат ограничения за износ или текущи ограничения. | Мрежово напрежение, честота, фаза и местни разпоредби. |
4. Кои технически спецификации са най-важни?
Продуктовите етикети могат да направят хибридните инвертори да изглеждат подобни, но подробните спецификации могат да бъдат значително различни. Внимателното сравнение трябва да се съсредоточи върху електрическата съвместимост, а не само върху номиналната мощност.
Спецификации на AC изхода
Еднофазен инвертор от 10kW обикновено работи около диапазона 220–240V на пазари, използващи тази конфигурация на захранване, с 50Hz или 60Hz в зависимост от електрическата мрежа. Някои продукти с мощност 10 kW изброяват AC изходен ток около 43–46 A при 220–240 V, но точната стойност варира в зависимост от номиналното напрежение и дизайна.
PV вход и MPPT
Максимално фотоволтаично входно напрежение, обхват на работното напрежение, максимален фотоволтаичен ток, ток на късо съединение и броя на MPPT каналите са основни спецификации. Повече MPPT канали могат да осигурят по-голяма гъвкавост, когато ориентациите на покрива, условията на засенчване или конфигурациите на низовете се различават.
Ефективност
Ефективността на преобразуването влияе върху това колко генерирана енергия достига до товара или батерията. Публикуваните спецификации за 10kW хибридни инверторни модели могат да се доближат до горния диапазон от 90%, но максималната ефективност не трябва да се тълкува като ефективността, постигната при всяко работно състояние.
Защита и заграждение
За външни или взискателни инсталации защитата срещу прах и вода, управлението на температурата, защитата от пренапрежение, защитата от свръхток и подходящите условия на монтаж могат пряко да повлияят на дългосрочната надеждност.
Например, текущите 10kW монофазни продукти на пазара показват значителни вариации в напрежението на батерията, MPPT конфигурация, максимален фотоволтаичен вход, променлив ток, рейтинг на корпуса и комуникационни интерфейси. Ето защо винаги трябва да се използва точният модел с данни за окончателния дизайн на системата.
5. Как трябва да се планира съхранението на батерията?
Капацитетът на батерията и мощността на инвертора са две различни понятия. Инвертор от 10kW описва мощността, докато капацитетът на батерията обикновено се изразява в kWh и описва колко енергия може да бъде съхранена.
Например, батерия с използваем капацитет от 20kWh не означава, че може автоматично да доставя 10kW непрекъснато. Максималният ток на зареждане/разреждане на батерията, напрежението, границите на BMS, температурата, състоянието на зареждане и съвместимостта на инвертора влияят на действителната производителност.
Въпроси за батерията, които трябва да проверите преди инсталиране
- Напрежението на батерията съвместимо ли е с инвертора?
- Инверторът поддържа ли химията на батерията и комуникационния протокол BMS?
- Какъв е максималният непрекъснат ток на зареждане?
- Какъв е максималният непрекъснат ток на разреждане?
- Колко използваема енергия е налична?
- Могат ли по-късно да се добавят допълнителни батерийни модули?
- Производителят на батерията одобрява ли конкретния модел инвертор?
6. Как трябва да се съчетае слънчевата PV система?
Фотоволтаичната матрица трябва да бъде проектирана в съответствие с разрешеното постоянно напрежение, ток, максимална фотоволтаична мощност и MPPT работен диапазон на инвертора. Някои 10kW еднофазни хибридни модели позволяват PV вход над AC рейтинга на инвертора, което може да помогне за подобряване на производството на слънчева енергия по време на периоди на слаба слънчева светлина или неблагоприятно време.
Например, публикуваните спецификации от различни 10kW продукти показват максимални входящи PV стойности, вариращи от приблизително 13kW до 20kW или повече, в зависимост от архитектурата. Тези цифри са по-скоро примерни, отколкото универсални изисквания и трябва да се спазват ограниченията на производителя на инвертора.
Контролен списък за проектиране на PV
- Изчислете очакваното годишно и сезонно слънчево производство.
- Проверете минималното и максималното напрежение на низа.
- Проверете максималния ток на всеки MPPT вход.
- Отчитайте нискотемпературните увеличения на PV напрежението на отворена верига.
- Оценете засенчването и различните ориентации на покрива.
- Съпоставете конфигурацията на низа с наличните MPPT канали.
- Потвърдете местните изисквания за електричество и свързване към мрежата.
Правилният дизайн на низа е особено важен, тъй като превишаването на ограниченията на напрежението или тока може да повреди оборудването или да накара системата да работи извън предвидените условия.
7. Какво се случва при прекъсване на захранването?
Една от основните причини потребителите да обмислят хибридни системи е резервното захранване. Думата „хибрид“ обаче сама по себе си не гарантира, че всеки инвертор може да осигури резервно електричество по време на прекъсване на тока.
Системата с възможност за резервно копиране обикновено се нуждае от съвместима батерия и инвертор, предназначен да изолира защитените товари от електрическата мрежа, когато мрежовото захранване отпадне. След това инверторът установява подходящото локално AC захранване за резервните вериги.
Това разграничение има значение, тъй като стандартните свързани към мрежата слънчеви инвертори обикновено се изключват, когато електрическата мрежа е недостъпна. Защитата срещу острови е необходима, за да се предотврати нежелано захранване на комуналната мрежа.
Планирането на резервно копие трябва да се вземе предвид
- Кои вериги се считат за основни?
- Какво е комбинираното непрекъснато натоварване?
- Кои уреди имат висок стартов ток?
- Колко дълго трябва да се поддържа резервно захранване?
- Колко енергия на батерията има на разположение?
- Може ли слънчевият масив да презареди батерията по време на прекъсване?
Например резервна верига може да приоритизира хладилници, осветление, мрежово оборудване, помпи, системи за сигурност, компютри или избрано HVAC оборудване, вместо да се опитва да работи с всеки уред едновременно.
8. Какви проблеми при инсталирането трябва да се избягват?
Много системни проблеми не са причинени от самия инвертор, а от несъответствие между инвертора, батерията, PV масива, електрическите товари и инсталационната среда.
Превишаване на товара
Свързването на твърде много уреди с висока мощност към резервния изход може да доведе до активиране на защитата от претоварване. Големите двигатели и компресори изискват специално внимание, тъй като техният пусков ток може да бъде значително по-висок от нормалния им работен ток.
Пренебрегване на ограниченията на батерията
Инвертор от 10kW може да изисква значителен ток на батерията, когато работи при висока мощност. Следователно батерия с недостатъчна способност за разреждане може да ограничи действителната налична мощност на инвертора.
Използване на грешна конфигурация на PV низ
Напрежението и токът трябва да останат в рамките на определения входен диапазон на инвертора при променящи се метеорологични условия. PV напрежението трябва да се проверява както при очаквани работни температури, така и при най-лоши условия.
Ако приемем, че всеки хибриден инвертор има еднакви функции
Възможностите за резервно копиране, работа извън мрежата, интегриране на генератор, контрол на износа, зареждане на батерията от мрежата, паралелна работа и функции за наблюдение варират между моделите. Тези функции трябва да бъдат потвърдени от документацията на продукта, а не от думата „хибрид“.
9. Как може да се изгради практическа енергийна система?
Най-надеждният подход е да започнете с енергийното поведение на обекта, вместо да избирате инвертор въз основа единствено на основната му мощност.
| Етап на планиране | Ключов въпрос | Препоръчителен фокус |
|---|---|---|
| Оценка на натоварването | Колко електроенергия се използва и кога? | Дневна консумация, пикови натоварвания, сезонно търсене. |
| Слънчев дизайн | Колко PV може да поддържа сайтът? | Площ на покрива, ориентация, засенчване, напрежение, ток. |
| Планиране на батерията | Колко енергия трябва да се съхранява? | Консумация през нощта, продължителност на резервно копие, мощност на батерията. |
| Избор на инвертор | Може ли инверторът да се справи с електрическата система? | 10kW мощност, фаза, напрежение, честота, PV и граници на батерията. |
| Дизайн на архивиране | Кои товари трябва да останат оперативни? | Вериги с критично натоварване, нужда от пренапрежение, резерв на батерията. |
| Мониторинг | Как ще се проверява изпълнението? | Генериране на енергия, състояние на батерията, консумация на натоварване и аларми. |
Този подход помага за предотвратяване на често срещана грешка при закупуване: избор на инвертор с висока мощност, без да се вземат предвид батерията, слънчевият масив, електрическата фаза или действителният профил на натоварване. Една правилно интегрирана система може да използва по-добре наличното слънчево производство, като същевременно осигурява по-предсказуема стратегия за управление на енергията.
За предприятията и домакинствата, които очакват нуждите им от електроенергия да нарастват, трябва да се вземе предвид и скалируемостта. Разширяването на батерията, паралелната работа на инвертора, комуникационните интерфейси, платформите за наблюдение и бъдещият фотоволтаичен капацитет могат да повлияят на дългосрочната стойност на инсталацията.
10. Често задавани въпроси
За какво се използва 10kW еднофазен хибриден инвертор?
Използва се за управление на слънчево фотоволтаично производство, съхранение на батерии, електрически товари и мрежово електричество в рамките на еднофазна енергийна система. Типичните приложения включват по-големи жилищни имоти, малки търговски обекти, работилници, ферми и други обекти със значително еднофазно търсене.
Може ли 10kW хибриден инвертор да работи без батерия?
Някои хибридни инверторни модели могат да работят без батерия, докато други може да изискват съхранение на батерията за определени режими на работа. Точното поведение зависи от дизайна на модела и фърмуера, така че трябва да се проверят спецификациите на производителя преди инсталиране.
Колко голяма трябва да е батерията за 10kW инвертор?
Няма универсален размер на батерията. Необходимият капацитет зависи от консумацията на енергия, желаната продължителност на резервното копиране, оперативната стратегия, ограниченията за разреждане на батерията и количеството налична слънчева енергия. Инвертор от 10kW описва мощността, докато капацитетът на батерията обикновено се изразява в kWh.
Може ли 10kW монофазен инвертор да захранва цяла къща?
Може да е в състояние да достави много домакински товари, но дали може да захранва цял имот зависи от общия товар, пиковото потребление, местната електрическа конфигурация и номиналните стойности на инвертора за непрекъснато и пренапрежение. Уредите с висока мощност може да се наложи да се управляват отделно.
Могат ли слънчевите панели да зареждат батерията по време на прекъсване на тока?
Някои хибридни системи с възможност за резервно копиране могат да продължат да използват слънчева енергия по време на прекъсване на мрежата, при условие че инверторът, батерията, резервната архитектура и фотоволтаичната система са проектирани да поддържат този режим на работа. Не всеки хибриден инвертор предлага същото поведение при затъмнение.
Какви типове батерии могат да се използват с хибриден инвертор?
Съвместимостта зависи от конкретния инвертор. Литиево-йонните батерии са често срещани в съвременните системи за съхранение на енергия, докато някои продукти поддържат и оловно-киселинни или други батерийни технологии. Обхватът на напрежението, максималния ток, BMS комуникацията и одобрените списъци на батериите трябва да бъдат проверени.
Какво трябва да проверят монтажниците, преди да закупят 10kW хибриден инвертор?
Най-важните точки включват променливотоково напрежение и честота, фазова конфигурация, номинален изход, капацитет на пренапрежение, максимално фотоволтаично напрежение и ток, обхват на MPPT, напрежение на батерията и ограничения на тока, комуникация на батерията, способност за резервен изход, степен на защита, интерфейси за наблюдение, приложими сертификати и изисквания към местната мрежа.
Защо конфигурацията на MPPT е важна?
MPPT каналите позволяват на инвертора да управлява фотоволтаични низове, работещи при различни условия. Отделни ориентации на покрива или зони с различни модели на засенчване могат да се възползват от независимо проследяване, в зависимост от дизайна на системата.
Изграждане на по-надеждно решение за слънчева енергия и съхранение
Еднофазен хибриден инвертор с мощност 10kW може да служи като централен компонент за управление на енергията на модерна слънчева система плюс съхранение. Стойността му не се определя само от цифрата 10kW. Истинската производителност идва от това колко добре инверторът е съчетан с фотоволтаичната матрица, батерията, електрическите товари, свързването към мрежата, резервните изисквания и работната среда.
За купувачите и планиращите проекти ясното разбиране на тези взаимоотношения улеснява избягването на несъвместими компоненти, неочаквани ограничения на мощността и ненужни системни разходи. Прегледът на пълната техническа спецификация преди инсталиране е от съществено значение, особено когато системата ще се използва за резервно захранване или приложения с голямо търсене.
